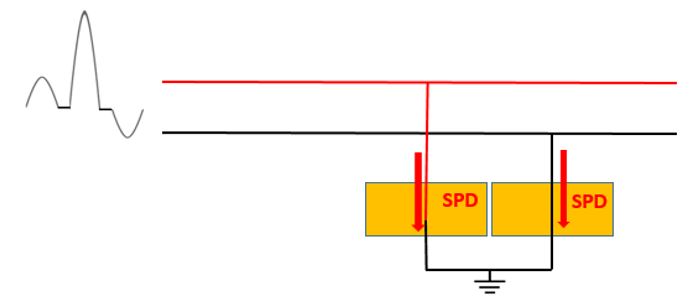

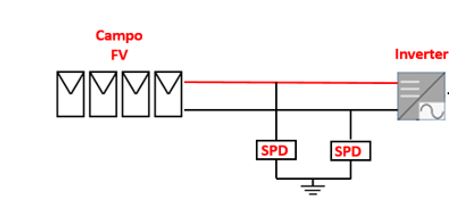

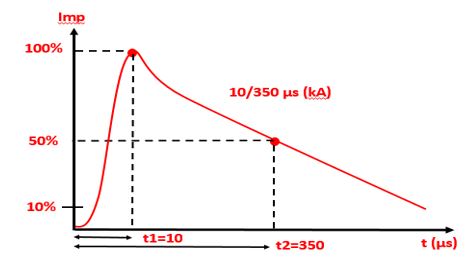

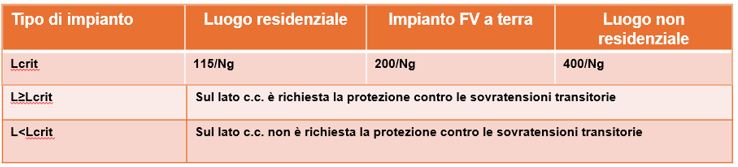

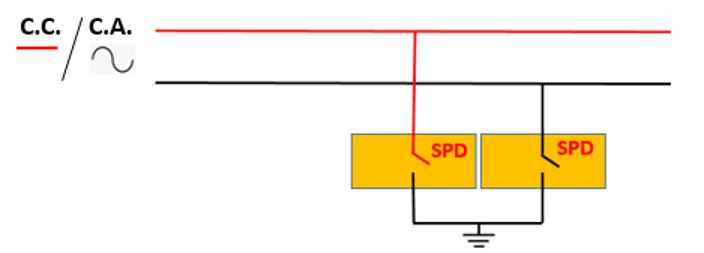

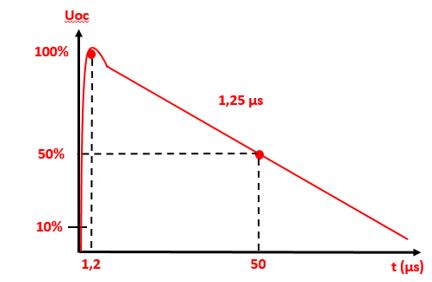

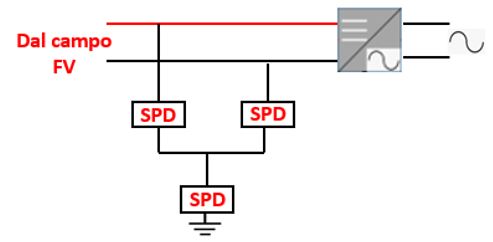

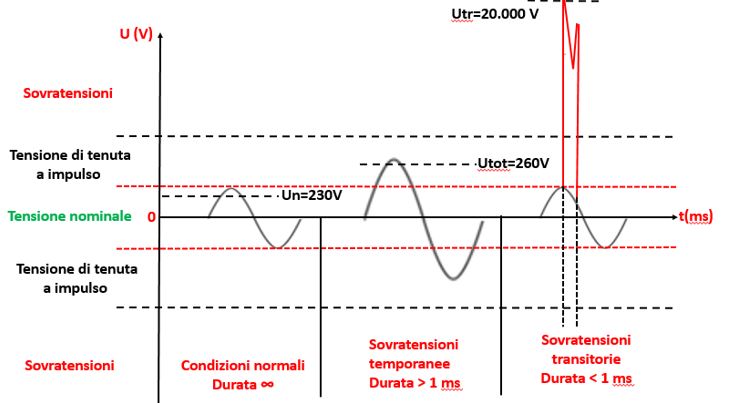

I pannelli solari degli impianti fotovoltaici occupano uno spazio che è proporzionale alla potenza che si vuole ottenere, e quando l’area occupata diventa significativa i sistemi sono più soggetti agli effetti delle fulminazioni, soprattutto a quelle indirette. In questo caso i moduli fotovoltaici potrebbero essere sottoposti a tensioni indotte localizzate tra i conduttori e terra (modo comune) o tra due conduttori (modo differenziale); a queste tensioni sono associate correnti transitorie che circolano nei vari circuiti. Per evitare danni sarebbe bene installare scaricatori di sovratensione per ogni polarità verso terra nel posto più vicino alle stringhe.

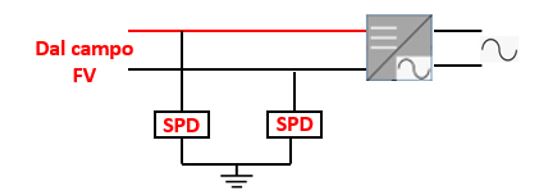

La scelta della tensione degli scaricatori SPD (Surge Protection Device) lato corrente continua negli impianti isolati da terra si può calcolare utilizzando la formula seguente:
VC (SPD)= VOC STC x K

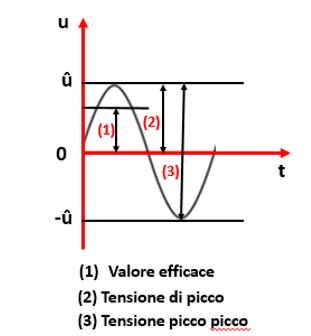

VC (SPD)= Massima tensione continuativa degli SPD in c.c.

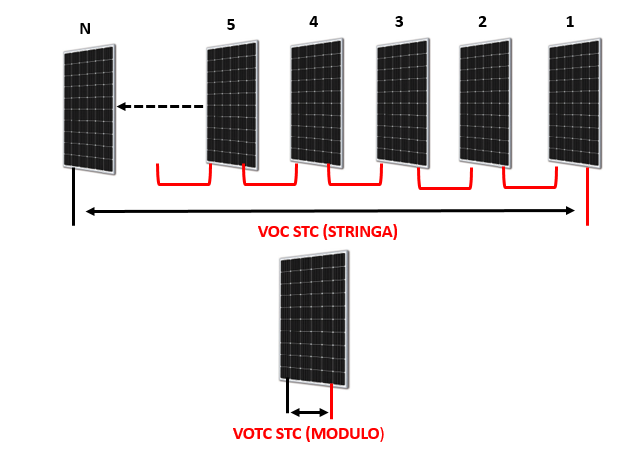

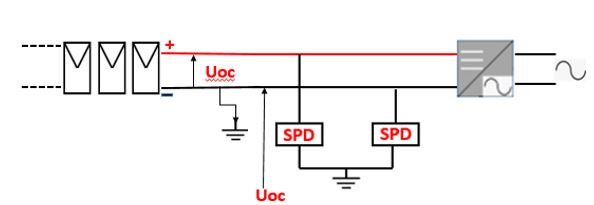

VOC STC (stringa)= Tensione a circuito aperto della stringa= VOC STC (Modulo) x N
VOC STC (Modulo)= Tensione a circuito aperto del modulo fotovoltaico
K= 1,20
N= Numero dei moduli in serie in ciascuna stringa

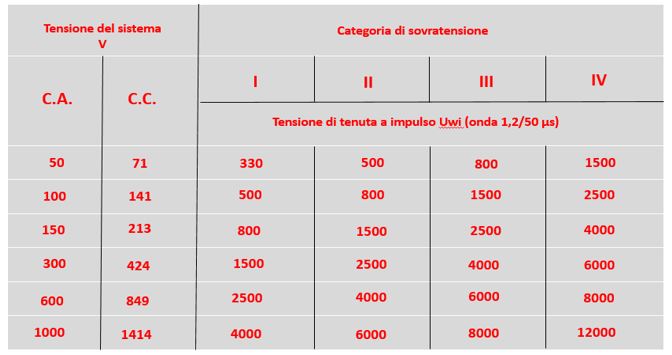

Dopo aver calcolato la VC (SPD) si sceglie l’ SPD tra i modelli aventi la tensione VC degli SPD di valore immediatamente superiore a quella calcolata.
