DIFFERENZA TRA INVERTER TRADIZIONALE E IBRIDO
Un inverter fotovoltaico tradizionale è un apparato che converte la corrente continua (CC o DC) prodotta dall’impianto fotovoltaico in corrente alternata (CA o AC) per l’utilizzo domestico.

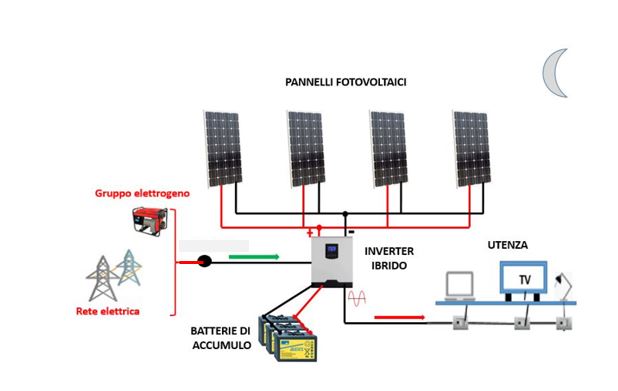

SCHEMA BASE DI UN IMPIANTO FOTOVOTAICO A ISOLA
Inoltre, l’inverter gestisce anche il flusso di energia tra impianto, utenze e rete.
INVERTER IBRIDO PER IMPIANTI A ISOLA
L’inverter ibrido è un inverter fotovoltaico “ampliato” che converte la corrente continua in alternata, e gestisce e coordina i flussi di energia elettrica provenienti dal fotovoltaico, dalla batteria, e dalla rete.
Se l’inverter ibrido prevede la funzione di back-up sulla rete in caso in cui le batterie sono scariche e non ci sia energia dai pannelli dovete verificare che rispettino la normativa CEI 0-21 la quale asserisce che: l’impianto a isola su rete del DSO (Distribution System Operator) non è mai ammessa, salvo casi regolamentati su specifica richiesta del DSO, ovvero quando l’impianto di produzione dell’Utente alimenta l’intera rete o parte dalla rete del DSO. Per quanto riguarda il gruppo elettrogeno non ci sono restrizioni.
PROGETTARE PICCOLI IMPIANTI FOTOVOLTAICI IN FORMATO CARTACEO
L’inverter ibrido può essere installato su un impianto fotovoltaico con batteria d’accumulo,
o su un impianto FV senza batteria.
INVERTER IBRIDI PER IMPIANTI FOTOVOLTAICI A ISOLA
Esistono diverse tipologie di inverter ibridi per impianti fotovoltaici ad isola. Vediamone alcuni:
Inverter Ibridi tutti in uno. Sono inverter a onda pura completi di Inverter, regolatore di carica (PVM o MPPT), il caricabatteria di rete, e la funzione UPS. Con questo Inverter è possibile su un’unica macchina collegare i pannelli fotovoltaici, le batterie, il carico, e la rete o l’UPS.
Esempio: se l’energia elettrica proveniente dall’impianto fotovoltaico non è sufficiente ad alimentate i carichi, l’inverter la preleverà la corrente dalle batterie, e quando queste saranno scariche l’apparato commuterà sulla rete elettrica o sul generatore UPS.
Funzionamento Off-Grid
In zone dove non è presente la rete elettrica nazionale, l’inverter ibrido è una delle soluzioni migliori quando si vuole costruire un impianto fotovoltaico a isola, tale apparato contiene al suo interno l’inverter e il regolatore di carica. In questa modalità è necessario il collegamento delle batterie all’inverter in modo da fornire l’energia quando non viene generata dal fotovoltaico.
Inverter ibrido senza batterie
La particolarità di questo inverter ibrido solare è di poter lavorare anche senza BATTERIA, ma è indispensabile che siano collegati all’inverter sia i pannelli solari fotovoltaici che la rete nazionale.
Funzionamento come back up della linea elettrica
In caso in cui si voglia evitare un disservizio per una interruzione della linea elettrica si può programmare l’inverter come UPS. La commutazione dalla rete alle batterie è di qualche millisecondo evitando così lo spegnimento dei carichi.
VANTAGGI DELL’INVERTER IBRIDO
Avere il controllo completo dell’impianto fotovoltaico, e del sistema di accumulo. Gestione guidata della produzione, dell’utilizzo della batteria, e dell’immissione in rete dell’energia non utilizzata.
Grazie al software di gestione e monitoraggio, anche wi-fi, si può personalizzare le esigenze del cliente, come la massimizzazione dell’autoconsumo.
L’impianto fotovoltaico è già predisposto per l’installazione delle batterie di accumulo, se non presenti.
Risparmio economico, riduzione degli ingombri, e avere la possibilità di funzionare come EPS (anti black-out).
FLUSSO DI FUNZIONAMENTO
Nelle ore di luce, l’utenza consuma l’energia prodotta dall’impianto fotovoltaico,
mentre l’eccesso di produzione viene accumulata nella batteria, se presente.
Quando i moduli smettono di produrre energia, a esempio alla sera, l’inverter fa intervenire la batteria, che alimenta gli apparati della casa.
nel caso che l’energia accumulata nella batteria fosse completamente utilizzata, l’inverter fa intervenire automaticamente un generatore esterno o preleva energia dalla rete se rispetta la normativa CEI 0-21.
L’energia in esubero non può essere immessa nella rete elettrica.
