COME REALIZZARE UN IMPIANTO FOTOVOLTAICO A ISOLA

Il seguente progetto sarà relativo alla realizzazione di un impianto fotovoltaico a isola per la produzione di energia elettrica tramite la conversione fotovoltaica.

L’impianto fotovoltaico sarà formato dal generatore che è l’insieme dei pannelli fotovoltaici, dal regolatore di carica, la batteria, e l’inverter: come si vede dallo schema a blocchi.

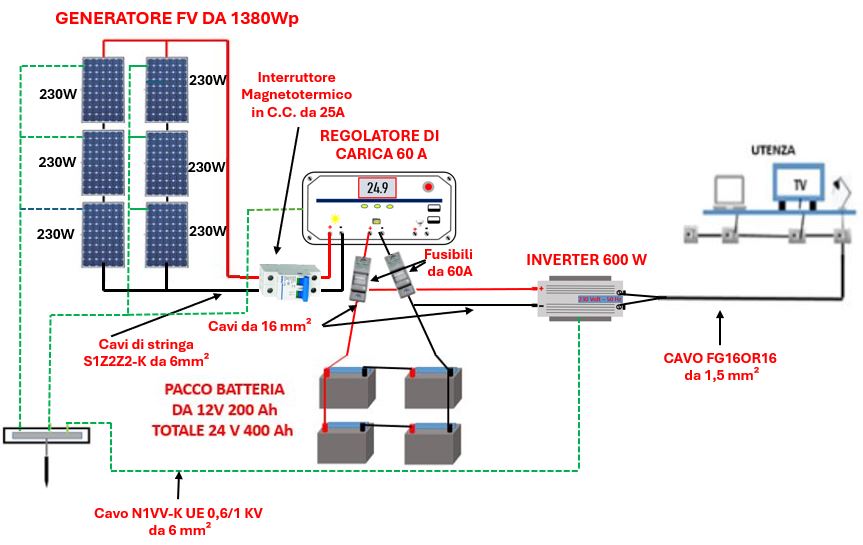

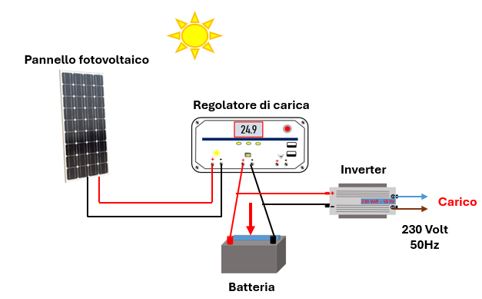

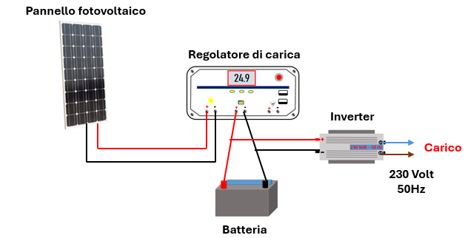

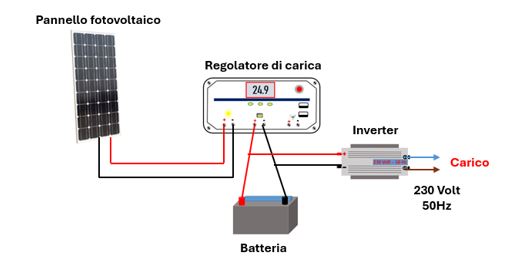

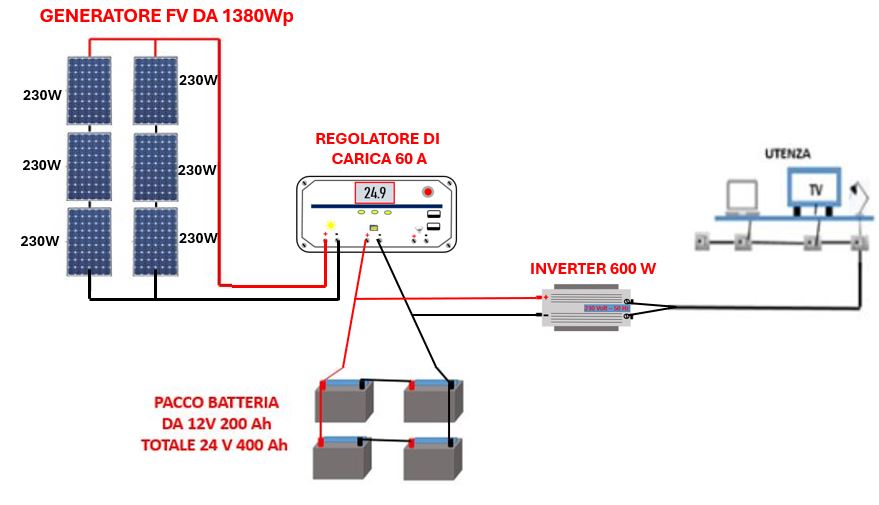

SCHEMA A BLOCCHI

DIMENSIONAMENTO

Quando si vuole realizzare un impianto fotovoltaico a isola il primo parametro da tenere presente è il fabbisogno medio di Energia in kilowattora (kWh)giornaliera.

Per prima cosa chiarisco cosa si intende per Potenza e cosa si intende per Energia.

  • La Potenza  è quel valore in Watt data dalla formula P=V x I.
  • L’Energia elettrica è la Potenza per il tempo, data dalla formula E= P x t (kWh).
  • Il kWh è l’unità di misura del consumo di energia elettrica, che è la grandezza che di solito troviamo nella bolletta elettrica.
  • Anche se meno usata possiamo utilizzare anche il Wattora (Wh) definita come l’energia complessiva fornita dalla potenza di un watt (W) mantenuta per un’ora(h).

Per calcolare l’Energia consumata giornalmente devo sapere il consumo in Watt di ogni apparato che voglio alimentare con il fotovoltaico (la potenza  in Watt la trovo sull’etichetta posta sotto l’apparato o nel libretto delle istruzioni), e moltiplicare il valore di ognuno per il tempo per il quale intendo utilizzarlo, facendo poi la somma.

Esempio: una lampadina da 70 Watt tenuta accesa per 2 ore consumerà 140 Wattora (Wh), un personal computer portatile che consuma 30 Watt, se lo tengo acceso per 6 ore avrò utilizzato 180 Wattora.

In totale il fabbisogno giornaliero sarà dato dalla somma dei 140 Wh della lampadina, più i 180 Wh del computer, per un totale di 320 Wh.

Per rendere più semplice il calcolo del consumo possiamo sommare le Potenze in Watt indipendentemente dalla Tensione di alimentazione.

Riassumendo: possiamo sommare la Potenza di una lampadina da 50 Watt + una sempre da 50 Watt + una da 100 Watt, e  il risultato sarà una Potenza totale di 200Watt, indipendentemente che siano alimentate a 220 V o a 12 V.

Per approfondire:  Differenza tra Potenza e Energia, e Differenza tra kilowatt e kilowattora.

PANNELLI SOLARI SU AMAZON.IT

ESEMPIO DI DIMENSIONAMENTO

Per il dimensionamento del sistema fotovoltaico non collegato alla rete elettrica è buona cosa rispettare una regola generale: l’energia prodotta dovrà essere maggiore di quella consumata.

ESEMPI DI POTENZA ASSORBITA

Se volessimo, per fare un esempio, creare una postazione di lavoro per due persone connesse a Internet da usare come smart working, non collegata alla rete elettrica ma alimentata solo con il fotovoltaico, dovremmo avere: 2 Computer portatili, 1 Router, 1 stampante, 1 Switch, 2 lampade a led.

Per calcolare l’Energia giornaliera necessaria per alimentare la postazione di lavoro dovremo sommare le varie Potenze in Watt che trovo scritto nell’etichetta sotto l’apparato o sul libretto di istruzione, e poi moltiplicarle per le ore di utilizzo.

Nel nostro esempio ho calcolato l’energia giornaliera utilizzata da un posto di lavoro che sarà di 1,7 kWh:

Per calcolare la potenza che deve avere il fotovoltaico per generare l’energia di cui abbiamo bisogno utilizzo la seguente espressione:

Dove: PFV = Potenza del fotovoltaico in kW; Eg= consumo di energia giornaliera in kWh; Irr= irraggiamento medio giornaliero del mese scelto (es. febbraio) su una superficie inclinata in kWh/m²; K= perdite di sistema ‹Per calcolare la perdita: 1 – (Ps/100)›.

L’irraggiamento (l’energia per unità di area) misurato in kWh/m² è derivata dalla radianza che è data dalla radiazione del sole che arriva sulla terra in modo diretto e diffuso; e se la superficie è inclinata, alla radiazione globale si deve sommare la radiazione riflessa. Per cui la radiazione globale sarà data dalla somma della radiazione diretta, diffusa, e riflessa.

Per trovare l’irraggiamento del posto dove dovrò installare il fotovoltaico avrò bisogno dei seguenti dati:

  • latitudine
  • longitudine
  • azimut o orientamento
  • inclinazione o tilt della falda
  • riflessione (coefficienti di Albedo)
  • ombreggiamenti

Latitudine e longitudine le trovo collegandomi a esempio con Google Heart dove inserisco la via e la città (vedi foto).



 Azimut o orientamento: indica la direzione orizzontale da Est a Ovest del generatore fotovoltaico.

Per calcolarlo lo posso fare empiricamente. Ammettiamo che la falda del tetto dove vorrei installare i pannelli fotovoltaici fosse posizionato rispetto al sud come si vede nella foto.

Con un programmino che trovo in Internet (https://www.geogebra.org/classic?lang=it) calcolo l’angolo rispetto al sud

Che in questo caso è – 67,4° in quanto per convenzione i gradi verso est hanno il segno meno.

Inclinazione o tilt della falda: è l’angolo di inclinazione del tetto dove è posato l’impianto fotovoltaico, e lo trovo con lo stesso programmino di prima, e in questo esempio è circa 26°.

Se i moduli sono disposti su più file su una terrazza o a terra dovranno mantenere una distanza tale da evitare ombreggiamenti, ed è un buon compromesso quando non ci sono ombreggiamenti nelle ore centrali del solstizio invernale.

Sintetizzando se consideriamo l’altezza utile (h) la proiezione sul piano verticale, e β l’angolo limite al di sotto del quale i moduli delle file posteriori subiscono l’ombreggiamento della fila anteriore, la distanza tra le file deve essere almeno tre volte l’altezza utile.

La radiazione riflessa dipende dalla natura del terreno e tale capacità viene quantificata tramite i coefficienti di Albedo che è il rapporto tra la radiazione riflessa da una superficie e la radiazione incidente sulla superficie stessa.

I coefficienti di Albedo possono assumere valori compresi tra 0 e 1.

Alcuni coefficienti di Albedo:

Nel nostro esempio scelgo l’asfalto invecchiato e avrò un coefficiente di Albedo di : 0,10

Ombreggiamenti: l’ombreggiamento dei moduli riduce l’irraggiamento su di una parte del campo FV e diminuisce la produzione di energia. Può essere provocato dalle ombre prodotte dagli edifici, alberi, tralicci, camini, antenne, ecc.; in questo esempio non ci sono ostacoli.

Ora ho tutti i dati da inserire nel sito di ENEA (www.enea.it) e sono:

  • Azimut: -67,4°
  • Tilt: 26°
  • Orientamento: latitudine 45° 41’ 15” / longitudine 8° 58’ 50”
  • Riflessione (coefficienti di Albedo): 0,10
  • Nessun ombreggiamento

I risultati della radiazione globale solare sono i seguenti:



 Perdite di sistema (vedi scheda):

Per calcolare le perdite di sistema da inserire nell’espressione del calcolo della potenza del fotovoltaico uso:

1- Ps/100= 1- 36/100=0,64

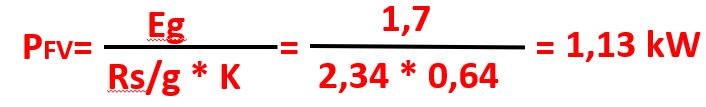

Con a disposizione tutti gli elementi posso calcolare la potenza del generatore fotovoltaico utilizzando l’espressione vista in precedenza dove:

Eg= energia consumata giornalmente= 1,7 kWh; Irr= radiazione giornaliera: scelgo quella di febbraio = 2,34 kWh/m²; K= 0,64 sono le perdite di sistema.

Che porterò a 1,2 Kw.

Se ci fosse sempre sole l’energia prodotta sarebbe come si vede nel grafico.

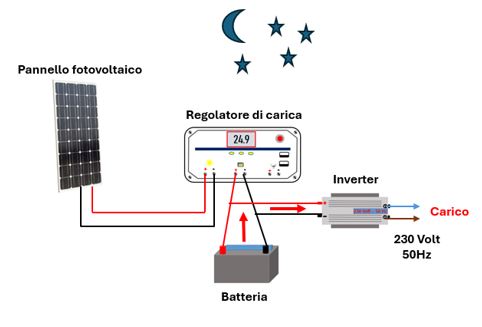

Ma siccome non sempre c’è il sole è necessario avere delle batterie che immagazzinano una parte dell’energia quando il fotovoltaico produce, e la cede quando necessita.

COLLEGAMENTO DELLE BATTERIE

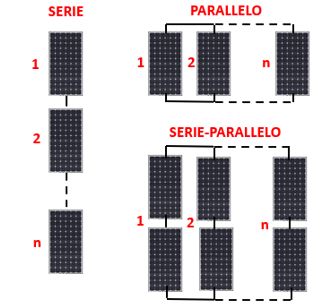

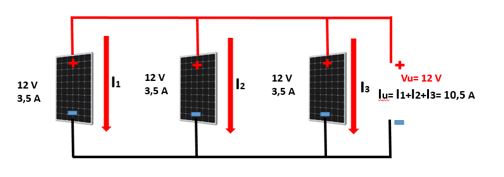

Le batterie possono essere collegate in Serie , in Parallelo, o Serie/Parallelo. In Serie si somma la Tensione e rimane invariata la capacità in Ampere-ora (Ah),

in Parallelo si sommano le capacità in Ampere-ora e rimane invariata la Tensione,

in Serie/Parallelo si somma sia la Tensione del ramo in serie che le capacità in Ampere-ora del ramo in parallelo.

La capacità delle batterie in commercio (singole o banco batteria)  sono a esempio queste:

12 Volt (AGM)

120 Ah, 157 Ah, 200 Ah, 400 Ah, ecc.

24 Volt (AGM)

100 Ah, 120 Ah, 140 Ah, 160 Ah, 200 Ah, 240 Ah, ecc.

12 Volt (Litio)

100 Ah, 200 Ah, 300 Ah, ecc.

24 Volt (Litio)

100 Ah, 200 Ah, ecc.

Vedi anche: TEMPO DI CARICA E SCARICA DI UNA BATTERIA

Per la maggior parte delle batterie a ciclo profondo è buona norma scaricarle al 50% della capacità nominale se si tratta di batterie al piombo acido e gel, o all’80% / 90% se si tratta di batterie al Litio.

Per calcolare la capacità delle batterie al piombo acido e gel utilizziamo la seguente relazione:

Dove: CB= capacità batteria in Ah; Et= consumo di energia in Wh; Ng= numero dei giorni di utilizzo; VFV=Tensione fotovoltaico; 0,5= profondità di scarica massima e si calcola in questo modo: 1-Scarica minima/100= 1- 50/100= 0,5; 0,92= l’efficienza totale indica quale percentuale di energia accumulata è realmente disponibile e di solito varia dal 70 al 95 %.

Per le batterie al Litio il calcolo è il seguente:



Dove: CB= capacità batteria in Ah; Et= consumo di energia  in Wh; Ng= numero dei giorni di utilizzo; VFV=Tensione fotovoltaico; 0,8= profondità di scarica massima e si calcola in questo modo: 1-Scarica minima/100= 1- 20/100= 0,8.

Per il nostro esempio utilizzerò delle batterie al piombo gel: la tensione del sistema è di 24 Volt, il consumo medio giornaliero di energia sarà di 1700 Watt, e i giorni di autonomia della batteria saranno 3.

Utilizzerò 2 batterie in serie e 2 in parallelo da 200 Ah ognuna, per una capacità totale di 400 Ah/24 Volt, ed energia equivalente di 9,6 kWh (Wh=V * Ah= 24 * 400= 9600 Wh o 9,6 kWh)



OFFERTA BATTERE PER FOTOVOLTAICO SU AMAZON.IT

 REGOLATORE DI CARICA

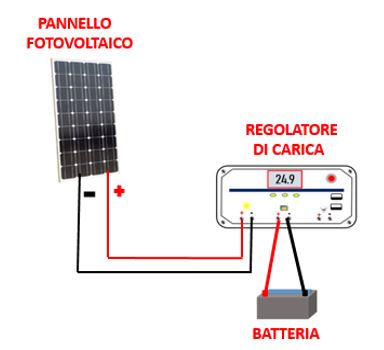

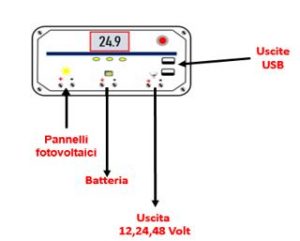

Il regolatore di carica ha come funzione principale quella di regolare  la corrente prodotta dal pannello fotovoltaico e mantenerla costante e corretta, adeguandola a quella necessaria per caricare la batteria, evitando sovraccarichi.

Il regolatore interromperà l’invio della corrente elettrica alla batteria una volta che questa è carica, o escluderà il carico nel caso che la batteria sia in scarica profonda.

Esistono due tipi di regolatori: PWM (Pulse Width Modulation) e MPPT ( Maximum Power Point Tracking).

Nel nostro esempio useremo un regolatore MPPT che è in grado di inseguire costantemente il punto di massima potenza che il pannello fotovoltaico è in grado di generare in quel momento, a seconda dell’irraggiamento solare.







 DIMENSIONAMENTO REGOLATORE DI CARICA

 In linea generale tutti i regolatori di carica devono essere selezionati in base al valore massimo di corrente che transita nell’apparato. La corrente viene calcolata dividendo la potenza in Watt per la tensione in Volt (I=P/V), e i valori li trovate nei dati di targa del fotovoltaico.

Con il regolatore MPPT la tensione da utilizzare per il calcolo è quella del gruppo batteria.

Nel nostro esempio la potenza è di 1380 Watt che dividerò per 24 Volt e avrò una corrente di 57,5 Ampere per cui utilizzerò un regolatore di carica da 60 Ampere.



NOTA

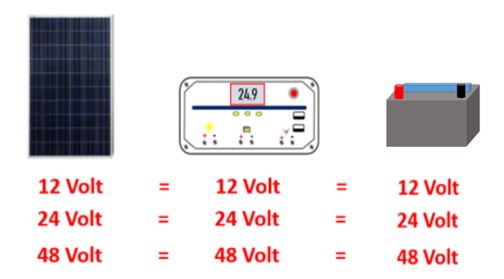

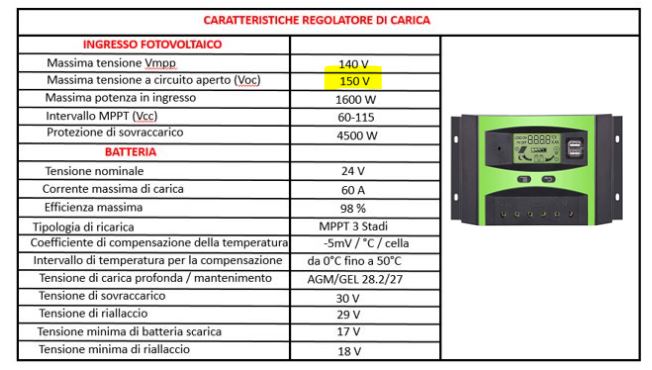

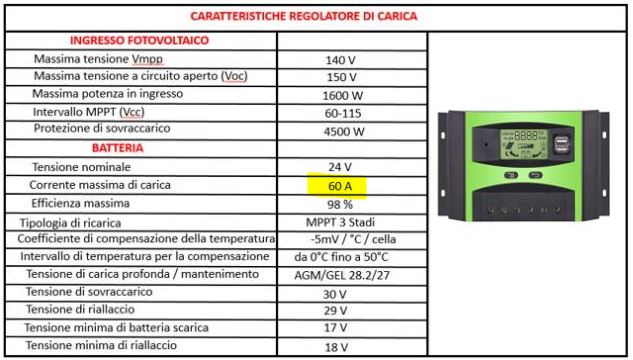

Quando acquistate un regolatore di carica dovete farlo in funzione al tipo di batteria che volete installare. Per cui non collegate una batteria al piombo acido a un regolatore di carica progettato solo per quelle al litio e viceversa. Questo potrebbe compromettere la sicurezza e la longevità delle batterie poiché gli algoritmi di carica e le impostazioni di voltaggio sono diversi.

Alcuni regolatori si possono utilizzare sia per le batterie al piombo che quelle al Litio settando in modo opportuno il regolatore.

OFFERTE PER REGOLATORI DI CARICA SU AMAZON

 GENERATORE FOTOVOLTAICO

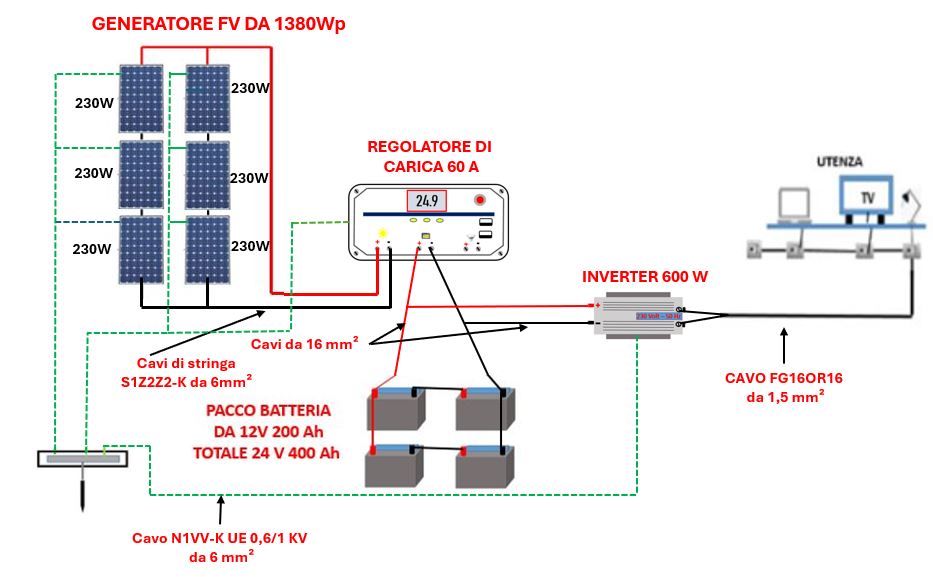

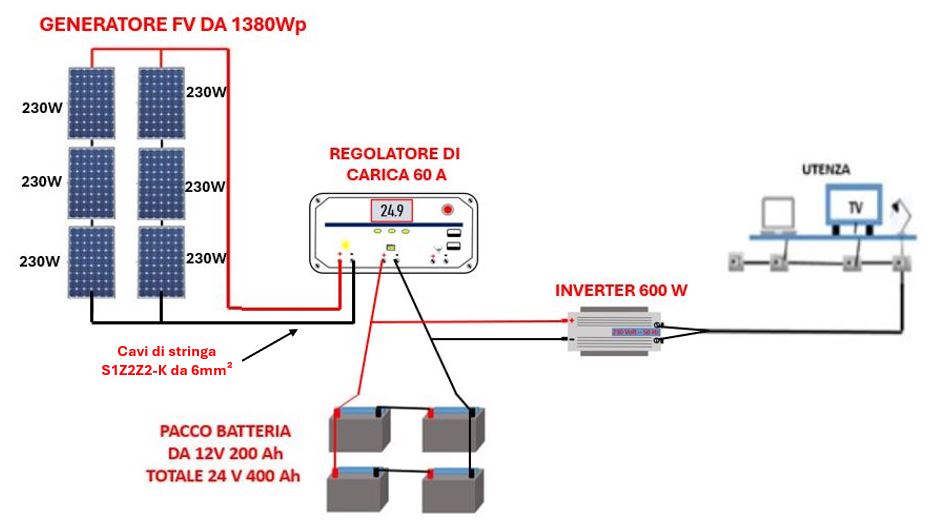

Per questo esempio il generatore fotovoltaico sarà formato da 2 stringhe di tre moduli da 230 Wp in serie messe in parallelo.



CARATTERISTICHE ELETTRICHE DEL GENERATORE FV



CARATTERISTICHE DEL PANNELLO FOTOVOLTAICO RISPETTO ALLA TEMPERATURA

È errato pensare che più alta sia la temperatura maggiore è la produzione di energia, i pannelli solari rendono meglio con una temperatura intorno ai 25°C (alle temperature basse la tensione del fotovoltaico aumenta e alle alte diminuisce).

Vi ricordo che la Potenza è data dalla tensione moltiplicata per la corrente (P=V*I unità di misura il Watt), per cui a parità di corrente un aumento di tensione comporta un aumento della potenza.

Questo dato è importante per il corretto accoppiamento tra Generatore fotovoltaico e Regolatore di carica.

Ipotizzando che la temperatura minima e massima sia -10 e +70 e la temperatura di riferimento standard (STC) sia 25°C, possiamo calcolare la variazione di tensione di un modulo usando il seguente metodo:

(1) Tensione massima del modulo Vmp(T)= Vmp (SCT) + [KVmp * (T.min. – 25°C)]

(2) Tensione minima del modulo  Vmp(T)= Vmp(SCT) + [KVmp * (T.max. – 25°C)]

(3) Tensione massima del modulo Voc(T)= Voc(SCT) + [KVoc * (T.min. – 25°C)]

(4) Corrente massima del modulo Isc(T)= Isc(SCT) + [KIsc * (T.max. – 25°C)]

Dove:

Vmp = è la tensione alla massima potenza come da specifiche tecniche del produttore; Kvoc = è il coefficiente di temperatura della tensione a circuito aperto (Voc), espresso in V/°C come da specifiche del produttore; Kvmp=  è il coefficiente di temperatura della tensione alla massima potenza (Vmp) in V/°C; 25°C= è la temperatura standard di prova del produttore; T.min e T.max= sono le temperature minima e massima ambientali del luogo di installazione dell’impianto; Voc= è la Tensione circuito aperto (tensione massima di un dispositivo); KIsc= Coefficiente di temperatura della corrente di corto circuito (Isc).



(1) = Tensione massima del modulo alla minima temperatura;

(2) = Tensione minima del modulo alla massima temperatura;

(3)= Tensione massima del modulo a circuito aperto (Voc) alla minima temperatura;

(4)= Corrente massima del modulo in corto circuito (Isc) alla temperatura massima;

Per trasformare la Voc da (%/°C) in (V°/C) usare la formula:

 V/°C= (%/°C) * (Voc/100)

A/°C= (%/°C)* (Isc/100)= 0,05*(9/100)=0,0045

 Ora vediamo se è corretto l’accoppiamento tra il generatore fotovoltaico e il regolatore di carica. Per fare questo dovremo verificare che:

  1. La massima tensione Vmp del generatore fotovoltaico alla minima temperatura (-10°C) deve essere minore della massima tensione (Vmpp) del regolatore.
  2. La minima tensione Vmp del generatore fotovoltaico alla massima temperatura (70°C) deve essere maggiore della minima tensione (Vmpp) del regolatore.
  3. La tensione a vuoto (Voc) del generatore fotovoltaico alla minima temperatura (-10°C) deve essere minore della massima tensione del regolatore.
  4. La tensione a vuoto (Voc) del generatore fotovoltaico alla minima temperatura (-10°C) deve essere minore della tensione massima di isolamento del regolatore.
  5. La potenza del campo fotovoltaico deve essere inferiore alla potenza massima di ingresso al regolatore.

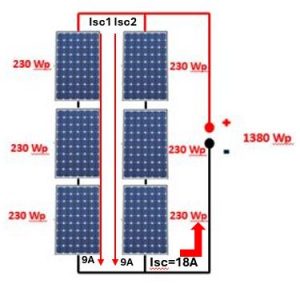

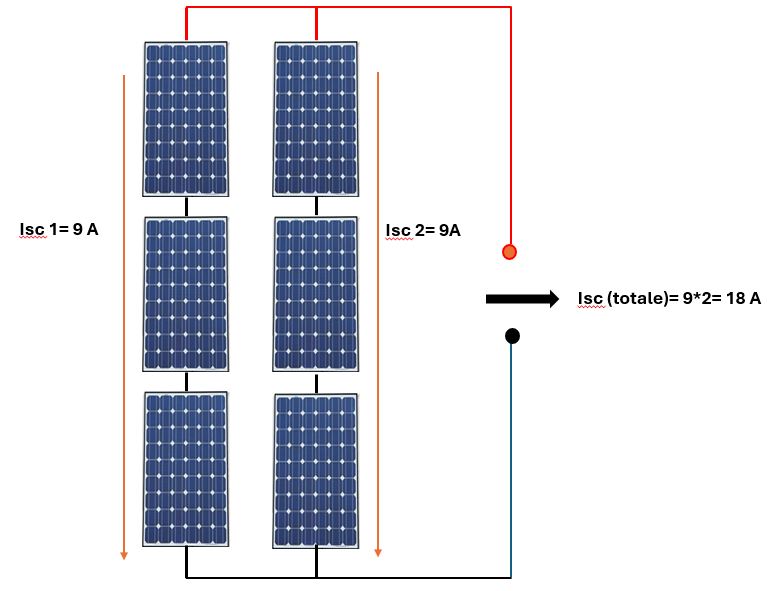

  6. La corrente massima (Isc) della stringa non deve superare la massima corrente in ingresso all’inverter.

  1. La massima tensione a -10 °C Vmp(T): Vmp + [KVmp * (T.min. – 25°C)]= 85,2+ [-0,14 * (-10 – 25)]= 90,1 V (90,1 Volt è inferiore a 140 Vmpp del regolatore).

2) La minima tensione a 70 °C Vmp(T): Vmp + [KVmp * (T.min. – 25°C)]= 85,2+ [-0,14 * (70 – 25)]= 78,9 V (78,9 Volt è maggiore di Vmpp minima di 0 Volt del regolatore).

3)Tensione massima a vuoto Voc(T): Voc + [KVoc * (T.min. – 25°C)]= 109,8+[-0,14*(-10-25)]= 114,7 V (114,7 Volt è inferiore alla tensione massima del regolatore di 140 V).

4)Tensione massima a vuoto (Voc) alla temperatura di -10°C di 114,7 Volt è inferiore alla tensione massima di isolamento di 1000 Volt.

5) La corrente massima Isc alla massima temperatura= Corrente massima del modulo Isc(T)= Isc + [KIsc * (T.max. – 25°C)] = 9+[0,0045*(70-25)]= 9,2 A che all’ingresso del regolatore sarà di (9,2*2) 18,4 A inferiore alla corrente massima del regolatore di 60 A.

6) La potenza del campo fotovoltaico 1380 Watt è inferiore alla potenza massima di ingresso al regolatore che è di 1600 Watt.

TUTTE LE CONDIZIONI SONO RISPETTATE

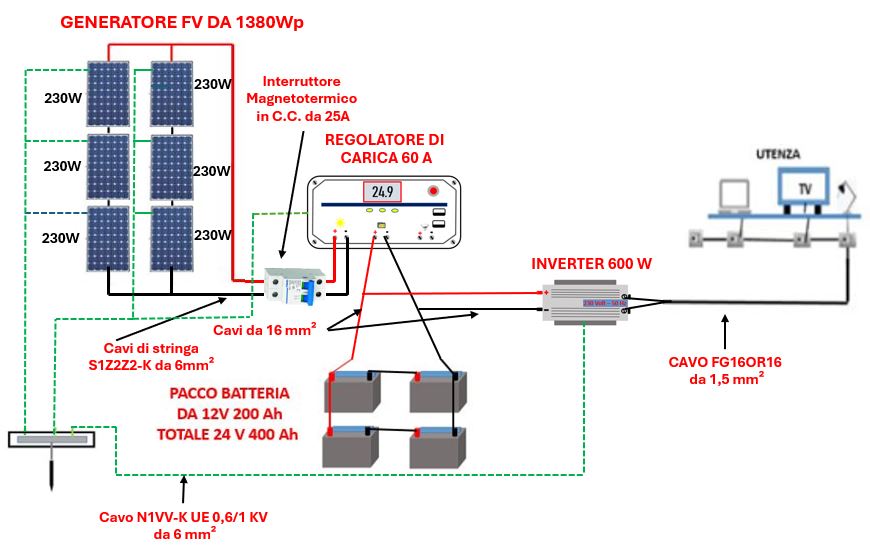

RIASSUNTO

INVERTER

Per poter alimentare gli apparati devo trasformare la corrente continua in alternata e per fare questo utilizzerò un Inverter.

Il dimensionamento viene fatto in base alla potenza massima richiesta dall’utenza, tenendo conto degli spunti. Nel nostro caso se funzionano contemporaneamente tutti gli apparati si avrebbero 375 Watt senza spunti.

  • 2 Lampade:           10 Watt
  • 2 Computer :     260 Watt
  • 1 Router:                  20 Watt
  • 1 Stampante:       55 Watt
  • 1 Switch:                30 Watt
  • TOTALE:               375  Watt

Ne sceglierò uno da 600 Watt.

RIASSUNTO



OFFERTE INVERTER PER FOTOVOLTAICO SU AMAZON

CAVI FOTOVOLTAICO

Il cablaggio elettrico avverrà per mezzo di cavi con conduttori isolati in rame con le seguenti prescrizioni:

  • Sezione delle anime in rame calcolate secondo norme CEI-UNEL/IEC
  • Tipo FG21 se in esterno o FG16 se in cavidotti su percorsi interrati
  • Tipo FS17 se all’interno di cavidotti di edifici

Inoltre i cavi saranno a norma CEI 20-13, CEI20-22II e CEI 20-37 I, marchiatura I.M.Q., colorazione delle anime secondo norme UNEL.

Per non compromettere la sicurezza di chi opera sull’impianto durante la verifica, o l’adeguamento, o la manutenzione, si deve rispettare la seguente colorazione:

Conduttori di protezione: giallo-verde (obbligatorio)

Conduttore di neutro: blu chiaro (obbligatorio)

Conduttore di fase: nero / marrone

Il conduttore per circuiti in corrente continua dovrà avere indicato chiaramente il segno “+” per il positivo, e si potrebbe usare un cavo di colore rosso,

e il segno “–“ per il negativo; e si potrebbe usare il colore nero.

CAVI DI STRINGA

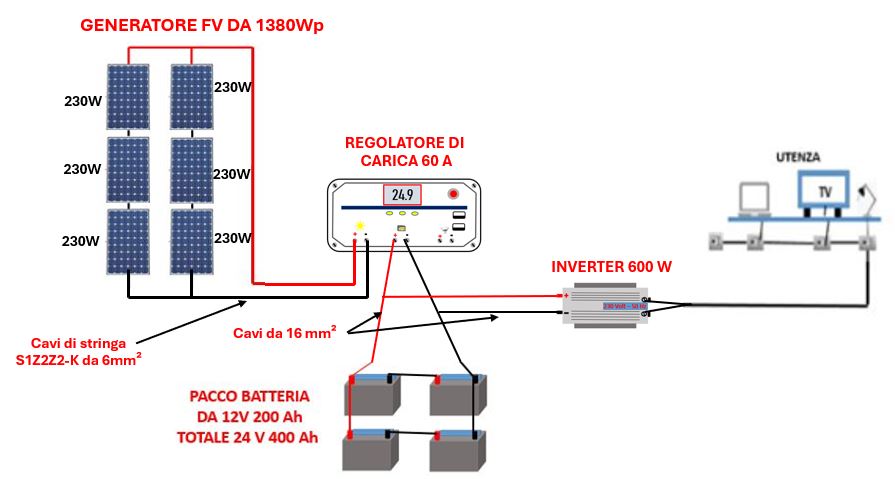

Per il nostro esempio utilizzeremo dei cavi da 4 mm², dal generatore fotovoltaico al regolatore di carica e potrebbero essere tipo S1Z2Z2-K.

Ora verifichiamo se la portata del cavo è in grado di sopportare la corrente circolante.

La portata di un cavo (Iz) se i due cavi sono posati in fascio nel medesimo tubo alla temperatura massima di funzionamento di 70°C (la temperatura di riferimento è 30°C) e la temperatura massima di isolamento 120 °C, vale:

Iz= k1*k2*Io = 0,74*0,8*0,9*43 A= 22,9 A

 Dove:

 k1= fattore di correzione per la temperatura di 70°C, diversa da 30°C

k2= 0,8 fattore di correzione per due circuiti in fascio (vedi tabella norma Cei-Unel 35024/1)

 0,9= riduzione della portata del 10% per posa in tubo (e non in aria),

Io= 43 A che è la portata del cavo di 4 mm² in aria libera alla temperatura di 30°C.

Per cui la portata Iz =22,9 A del nostro impianto è maggiore della corrente di cortocircuito Isc massima delle stringhe che è di 18 A.

 CADUTA DI TENSIONE

 La caduta di tensione (∆V) del cavo tra il generatore fotovoltaico e il regolatore di carica deve essere inferiore al 2%, per cui verifichiamo utilizzando la seguente formula:

Dove: ρ1= resistività del rame 0,0175 Ωmm²/m a 30 °C; per i cavi di stringa si assume la temperatura di 70°C a cui corrisponde ρ2= 0,0175 (1 + 0,004 (70-30))= 0,021 Ωmm²/m, s= sezione del cavo. Vmp = tensione totale del FV; Pmax= potenza totale del FV.

Per prima cosa verifichiamo la lunghezza dei cavi di sezione 4 mm² fino al quadro elettrico sezione c.c.:

  • Le connessioni tra i moduli di stringa (L1)= 6(1+0,5)m=9 m

CAMPO FOTOVOLTAICO

  • Il collegamento tra la stringa e il regolatore di carica (L2) = 2 x 7=14 m (è stata considerata la stringa inferiore che presenta il collegamento più lungo= 7 m e si riferisce alla lunghezza del cavo tra il modulo più esterno della stringa e il regolatore di carica).

  • Lunghezza totale= L1+L2= 9 + 14= 23 m

La caduta di tensione ∆V%, quando i moduli erogano la potenza massima Pmax= 1380 Watt, e una tensione Vmp di 85,2 V, e utilizzando la seguente formula si ricava:

Valore leggermente superiore al massimo consentito del 2%, se volessimo abbassare la percentuale dovremmo aumentare la sezione del cavo L2 e portarlo a 6 mm² e sommando le due cadute (L1+L2) avremo un ∆V di 1,7%.

Ritengo che comunque possa andare bene anche il cavo da 4mm².

CAVO DA REGOLATORE DI CARICA ALLA BATTERIA

In linea generale si potrebbe calcolare la sezione di un cavo, conoscendo la sua lunghezza totale (andata e ritorno), la corrente che lo attraversa, e la caduta di tensione, e la resistività, applicando la seguente regola:

Dove: S è la sezione in mm²;  ρ è la resistività del materiale (Ω∙mm2/m); ∆V è la caduta di tensione (V); I è la corrente che lo attraversa (A), L è la lunghezza complessiva del cavo (andata e ritorno) espressa in metri (m).

Oppure verifichiamo la portata del cavo che vogliamo utilizzare che nell’esempio sarà: N1VV-K UE 0,6/1 KV

Cavo per energia, isolato in PVC sotto guaina di PVC, non propagante l’incendio e a ridotta emissione di gas corrosivi, con particolari caratteristiche di reazione al fuoco e rispondente al Regolamento Prodotti da Costruzione (CPR).

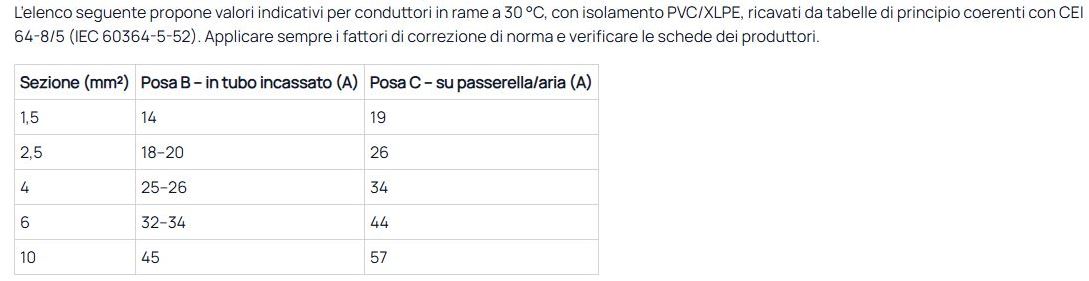

La portata dovrà essere almeno di 60 Ampere per cui guardando i dati della tabella la sezione sarà di 16 mm².

Così pure i cavi che dal regolatore si collegano all’inverter avranno una sezione di 16 mm².

MESSA A TERRA

Il campo fotovoltaico sarà gestito come sistema IT, ovvero con nessun polo connesso a terra.

In questi tipi di impianto le parti attive risultano isolate da terra, mentre le masse sono connesse a terra. Per ragioni di sicurezza l’impianto di terra del sistema fotovoltaico risulta essere in comune quello dell’utilizzatore. Tuttavia se si vuole che il dispositivo di controllo dell’isolamento dell’inverter funzioni, per monitorare il generatore FV, occorre collegare a terra le cornici e/o le strutture di supporto dei moduli anche se di classe II.

Le stringhe saranno, costituite dalla serie di singoli moduli fotovoltaici e singolarmente sezionabili, provviste di diodi di blocco e di protezioni contro le sovratensioni.

Ai fini della sicurezza, se la rete di utente o parte di essa è ritenuta non idonea a sopportare la maggiore intensità di corrente disponibile (dovuta al contributo dell’impianto fotovoltaico), la rete stessa o la parte interessata dovrà essere opportunamente protetta.

Cavo di messa a terra N1VV-K UE 0,6/1 KV da 10 mm².

Sezioni commerciali dei cavi:

OFFERTA CAVI ELETTRICI PER FOTOVOLTAICO SU AMAZON

PROTEZIONI DA CORTOCIRCUITI, SOVRACCARICHI, E SOVRACORRENTE

Quando si progetta un impianto fotovoltaico bisogna anche prevedere dei dispositivi sia di sezionamento che di protezione per tutti i prodotti installati, anche se alcuni hanno già all’interno delle protezioni come l’Inverter e il Regolatore di carica.

In linea generale una sovracorrente è una corrente superiore alla portata del cavo e può avvenire per un sovraccarico in un circuito elettricamente integro, o dovuto a un cortocircuito che può essere provocato da un guasto.

Se la sezione del cavo di stringa dell’impianto è stato scelto per sopportare le condizioni di corrente più critiche: 1,25 Isc, non esiste la possibilità di sovraccarico, per cui si potrebbe non proteggere.

Per quanto riguarda il cortocircuito che può avvenire nel caso di:

  • Guasto tra due poli del sistema c.c.

  • Guasto a terra nei sistemi con un punto a terra

  • Doppio guasto a terra nei sistemi isolati da terra

Nel caso di un cortocircuito su un punto della stringa (M) questo viene alimentato:

  • A monte, dalla stringa presa in esame: IM1= 1,25 Isc
  • A valle da tutte le altre stringhe connesse in parallelo all’apparato (regolatore o inverter)

Essendo n il numero di stringhe collegate in parallelo all’apparato la corrente di cortocircuito IM1 coincide con la corrente di impiego (IB= 1,25 Isc) per cui il cavo di stringa se è stato dimensionato correttamente non necessita di una protezione.

Se le stringhe fossero solo due (n=2) anche la corrente di cortocircuito IM2 è uguale a 1,25 Isc [(n-m)*1,25 Isc= (2-1)*1,25 Isc= 1,25 * Isc] e non occorre proteggere i cavi di stringa dal cortocircuito.

Se all’apparato (regolatore o inverter) vengono collegate più di due stringhe (n≥3) la corrente di cortocircuito IM2 supera la corrente di impiego (IB= 1,25 Isc) del circuito di stringa, ma se la portata dei cavi di stringa IZ soddisfa la relazione IZ ≥ (n-1) * 1,25 Isc si può evitare di mettere protezioni per cortocircuiti.



Se il cortocircuito avviene tra il quadro di campo e l’apparato nel punto N come da grafico, viene alimentato a monte dalle stringhe m in parallelo che costituiscono il sottocampo interessato dal guasto IN1, a valle dalle altre stringhe (n-m) facenti capo allo stesso apparato (IN2).

La corrente di stringa IN1=m *1,25 Isc coincide con la corrente di impiego del circuito in esame.

La corrente di cortocircuito IN2= (n-m)*1,25 Isc è maggiore della corrente di impiego del circuito se n˃2m, in tal caso si dovrebbe sovradimensionare il cavo facendo in modo che Iz≥ (n-m) * 1,25 Isc, oppure proteggere i cavi con dei fusibili.

Esempio:

supponiamo di avere, come da Fig.1, due sottocampi formati da tre stringhe ciascuno (m=3 e n=2m= 6); per i cavi di stringa si ha:

  • IB=1,25 Isc
  • IM1=IB=1,25 Isc
  • IM2=(n-1)*1,25Isc=(6-1)*1,25 Isc= 5*1,25Isc= 6,25 Isc= 5IB

Per cui non occorre la protezione dal cortocircuito se i cavi di stringa hanno una portata Iz≥6,25 Isc.

 Per i cavi che dal sottocampo arrivano all’apparato (Fig.2) si ha:

Per cui non occorre la protezione dal cortocircuito se i cavi tra il quadro di campo e l’apparato hanno una portata Iz≥3,75 Isc.

 In genere nei piccoli impianti le condizioni sono soddisfatte avendo i cavi sovradimensionati.

Nel nostro caso essendo due sole stringhe Iz≥1,25 Isc dove 1,25 Isc=1,25*18=22.5 A, che inferiore alla portata del cavo Iz=22,9 A, non servono protezioni per il cortocircuito.

 CORRENTE INVERSA

Prima di entrare nel merito va chiarito che i diodi bypass che vengono utilizzati nei moduli fotovoltaici non bloccano la corrente inversa, ma  servono a far transitare la corrente in ogni stringa di moduli anche in presenza di una cella o un modulo non colpito dai raggi solari, evitando così la perdita di energia.

In linea generale una corrente inversa creata dagli ombreggiamenti non incide in modo significativo, incide invece quando avviene un’anomalia del generatore solare (per es. cortocircuito di uno o più moduli) e la tensione di circuito aperto (Voc) di una stringa è notevolmente inferiore alla tensione di circuito aperto delle altre stringhe parallele.

In un generatore fotovoltaico con polo a terra è sufficiente un guasto a terra per cortocircuitare una parte della stringa.

Con un sistema fotovoltaico isolato da terra sono necessari due guasti verso terra per cortocircuitare una parte della stringa.

Per cui se una stringa a seguito di uno o più guasti viene cortocircuitata, le altre stringhe in parallelo generano una corrente che attraversa la stringa in senso inverso a quello ordinario.

Tutti i componenti di una stringa (moduli, sezione dei cavi, connettori) devono essere dimensionati come corrente inversa per la corrente di cortocircuito:

Corrente inversa= Isc * (N-1)

Dove: Isc= corrente di cortocircuito; N= numero di stringhe

E questo si verifica sempre nel caso di collegamento di massimo due stringhe, perché la corrente inversa che si presenta in una stringa guasta può raggiungere al massimo il valore della corrente di cortocircuito (Isc) della stringa funzionante ( Isc * (2-1) = Isc).

Con più di due stringhe in parallelo è opportuno sempre l’utilizzo di diodi di blocco:

I diodi di blocco devono avere una tensione nominale ≥ 2 Voc e una corrente nominale ≥1,25 Isc.

I moduli fotovoltaici, in linea generale, sono in grado di sopportare senza danneggiarsi una corrente inversa compresa tra 2,5 Isc, e 3 Isc (la massima corrente inversa di un modulo non è un dato di targa obbligatorio per cui si può chiedere al costruttore).

SOVRACORRENTE

Per ovviare alle correnti inverse si possono utilizzare i diodi di blocco ma non sono idonei per le sovracorrenti che dovranno essere protette dai fusibili.

La IEC (International Electrotechnical Commission) riconosce il fatto che la protezione degli impianti fotovoltaici sia diversa rispetto a quella delle
installazioni elettriche standard. Questo viene evidenziato nel
documento IEC 60269-6, che definisce le caratteristiche specifiche
che deve possedere il fusibile utilizzato per proteggere gli impianti fotovoltaici.

I fusibili possono essere cilindrici o a coltello, aventi caratteristica di intervento gPV (g = a pieno campo per uso generale; PV= protezione fotovoltaico), tensioni nominali fino a 1500V DC e correnti nominali fino a 500A; inoltre dovrebbero avere la possibilità di essere monitorati a distanza l’avvenuto intervento tramite appositi dispositivi di segnalazione.

In linea generale per selezionare i fusibili, esempio per la protezione delle stringhe, anche se si dovrebbe tener conto di tutti i parametri con uno studio a fondo, si possono utilizzare i seguenti criteri:

I valori ottenuti coprono la maggior parte delle variazioni di corrente e tensione dell’impianto.

Per evitare interventi intempestivi per proteggere il modulo, in assenza delle indicazioni da parte del costruttore, si assume In ≤ 2 Isc.

Di norma, per tutti gli impianti fotovoltaici che hanno tre o più stringhe collegate in parallelo, viene consigliata una protezione per ciascuna stringa,

che proteggerà cavi e moduli da guasti dovuti a cortocircuito IM2=(n-1) *1,25 Isc (Fig.1).

E a protezione del cavo (portata Iz) che va dalle stringhe all’apparato i fusibili devono avere una corrente nominale In che soddisfi la condizione:

Iz ≤ In ≤ m*1,25 *Isc,

in quanto devono proteggere il cavo dalla corrente di cortocircuito:

IN2= (n-m)*1,25*Isc (Fig.2)



Se ci sono meno di tre stringhe la corrente che possono generare non è in grado di danneggiare i moduli in caso di guasto se il conduttore è dimensionato correttamente.

Nel nostro esempio i cavi hanno una portata maggiore della massima corrente di cortocircuito: (Iz) 22.9 ˃ 18 A (Isc) e i moduli tollerano una corrente inversa di 22,5 A ˃ 18 A, per cui si potrebbe non installare la protezione dalle sovracorrenti dei cavi e dei moduli, e si potrebbe utilizzare solo i diodi di blocco a protezione della corrente inversa delle stringhe e un sezionatore che permette di lavorare in tranquillità a valle dei pannelli in caso di guasto.

Nel nostro caso i diodi di blocco dovranno avere una tensione uguale a: ≥ 2 Voc= 109,8 V * 2=≥ 220 Volt; e una corrente uguale a: 3 Isc= 18*3=54 A.

E installerò diodi di blocco da 55 A e 1600 Volt.

A protezione della batteria dalle sovracorrenti metterò un sezionatore con protezione da 60 A.

Per quanto riguarda la parte in corrente alternata collegherò l’uscita dell’inverter con l’impianto elettrico attraverso dei cavi N1VV-K UE 0,6/1 KV da 4 mm² e a protezione un magnetotermico da 3 A (I=W/V= 600/230=2,6 A).

SOVATENSIONE

 Come considerazione generale gli impianti fotovoltaici, essendo tipicamente installati all’esterno di edifici e spesso sulla loro sommità, risultano essere esposti a sovratensioni derivanti da scariche atmosferiche sia di tipo diretto (struttura colpita dal fulmine), che indiretto (fulmine che si abbatte nelle vicinanze).

Normalmente la struttura di sostegno dei moduli fotovoltaici è costituita da carpenteria metallica montata sulla copertura dell’edificio che aderisce alla sagoma dell’edificio stesso (tetti a falda),

oppure con sopraelevazione limitata rispetto alla sagoma (tetti piani con campo fotovoltaico su cavalletti in carpenteria di acciaio zincato con altezza non superiore a 1,5 m).



Per cui il fatto che gli impianti fotovoltaici siano installati all’esterno non fa crescere in maniera significativa l’entità dei rischi a cui è esposto rispetto ad un impianto tradizionale: infatti la probabilità di fulminazione non aumentano se le parti metalliche che costituiscono l’impianto fotovoltaico non incrementano in maniera significativa l’altezza dell’edificio.

Tuttavia, in zone ad alto rischio di fulminazione, si richiede una adeguata valutazione sulla necessità o meno di realizzare un sistema LPS di protezione contro la fulminazione diretta (Lightning Protection System: quando il fulmine colpisce direttamente la struttura) in quanto i costi sono elevati.

Per questi motivi per le sovratensioni indotte di origine atmosferica è il caso di valutare l’opportunità di dotare ciascuna stringa (o eventualmente la sbarra di parallelo) di dispositivi di protezione contro le sovratensioni.

Tali dispositivi chiamati SPD (Surge Protection Device) o anche scaricatori hanno il compito di scaricare a terra la sovratensione in modo che non danneggino le apparecchiature.

SCARICATORI DI SOVRATENSIONI PER GENERATORI FOTOVOLTAICI DI MEDIE DIMENSIONI

I pannelli solari degli impianti fotovoltaici occupano uno spazio che è proporzionale alla potenza che si vuole ottenere, e quando l’area occupata diventa significativa i sistemi sono più soggetti agli effetti delle fulminazioni, soprattutto a quelle indirette. Per evitare danni sarebbe bene installare scaricatori di sovratensione per ogni polarità verso terra nel posto più vicino alle stringhe. La scelta della tensione degli scaricatori SPD (Surge Protection Device) lato corrente continua negli impianti isolati da terra si può calcolare utilizzando questo metodo semplificato, valutando la massima tensione a vuoto dell’impianto:

Uc (SPD)= Voc STC (stringa)* K

Dove:

Voc STC (stringa)=Voc STC (modulo) * N

Uc (SPD): massima tensione continuativa degli SPD in CC;

Voc STC(modulo): tensione a circuito aperto del modulo FV;

Voc STC(stringa): tensione a circuito aperto della stringa;

K=1,20: coefficiente di compensazione della tensione;

N: numero dei moduli in serie in ciascuna stringa.

Nel nostro caso la tensione a circuito aperto (VOC) è di 109,8*2= 220 Volt che moltiplicato per K (1,20) risulta che la Uc(SPD) è uguale a: 264 Volt, e  installeremo un scaricatore per polo verso terra (+ e -) da 275 Volt.

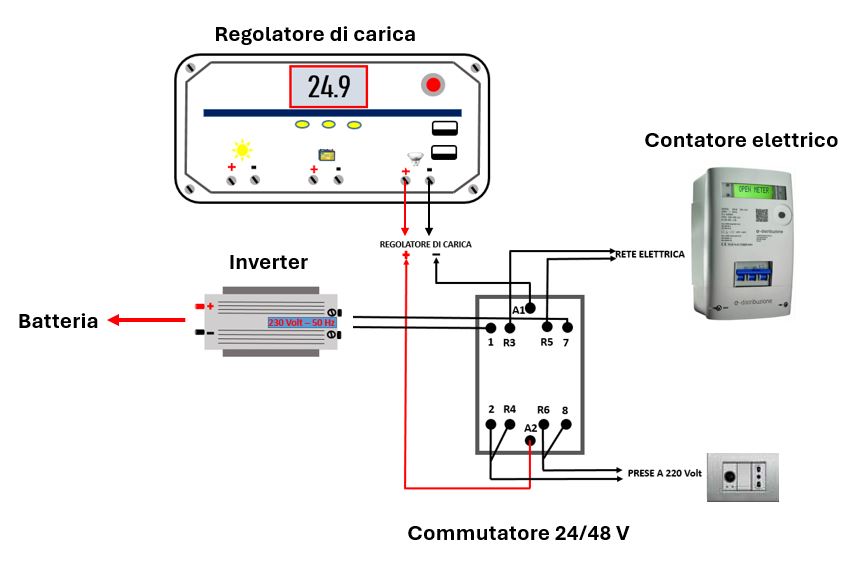

COMMUTATORE 24/48 V, DA SOLARE A RETE ELETTRICA

Questo tipo di impianto casalingo è stato concepito per non trasferire l’energia in eccesso alla rete elettrica, ma per chiudere il cerchio del mio progetto devo prevedere anche la possibilità, nel caso che il regolatore di carica  scolleghi le batterie in quanto scariche: a esempio nei mesi invernali quando i giorni senza sole superino quelli che abbiamo stabilito, di evitare di trovarci senza energia. Una soluzione può essere quella di installare un Commutatore che permette di deviare automaticamente il prelievo di corrente: passando dalle batterie alla rete elettrica esterna, e quando si saranno ricaricate, o il gruppo fotovoltaico avrà ripristinato le sue capacità di fornire energia, scollegherà la corrente elettrica prelevata esternamente.
Si specifica che l’energia non viene mai immessa nella rete elettrica, ma viene solo prelevata quando serve.

COME FUNZIONA IL COMMUTATORE

Il regolatore di carica , oltre ad assolvere le funzioni di controllo della carica/scarica delle batterie, viene utilizzato per comandare automaticamente la commutazione tra l’inverter e la rete elettrica esterna, grazie al fatto che ai morsetti d’uscita del regolatore (contrassegnati dal simbolo della lampadina) è presente una tensione in grado di attivare la bobina del relè del commutatore soltanto se le batterie dell’impianto risultano avere un valore di tensione di carica sufficiente, se invece scende sotto un predeterminato valore, il regolatore di carica interrompe la tensione ai morsetti d’uscita disattivando la bobina del commutatore, generando la deviazione del prelievo di corrente da batterie a rete elettrica esterna.

QUANDO IL REGOLATORE DI CARICA RICEVE ENERGIA DALLE BATTERIE

QUANDO IL REGOLATORE DI CARICA NON RICEVE ENERGIA DALLE BATTERIE

SCHEMA COMPLETO

METODO DA USARE QUANDO SI COLLEGA IL REGOLATORE                  ALL’IMPIANTO FOTOVOLTAICO

1° COLLEGARE LA BATTERIA

2° COLLEGARE PANNELLO SOLARE

3° COLLEGARE IL CARICO

Quando si scollega l’impianto fare la procedura inversa

 INVERTER IBRIDO PER IMPIANTI FOTOVOLTAICI A ISOLA

L’inverter ibrido è un inverter fotovoltaico “ampliato” che converte la corrente continua in alternata, e gestisce e coordina i flussi di energia elettrica provenienti dal fotovoltaico, dalla batteria, dalla Rete elettrica o dall’UPS .

Se l’inverter ibrido prevede la funzione di back-up sulla rete in caso in cui le batterie sono scariche e non ci sia energia dai pannelli dovete verificare che rispettino la normativa CEI 0-21 la quale asserisce che: l’impianto a isola su rete del DSO (Distribution System Operator) non è mai ammessa, salvo casi regolamentati su specifica richiesta del DSO, ovvero quando l’impianto di produzione dell’Utente alimenta l’intera rete o parte dalla rete del DSO.  Per quanto riguarda il gruppo elettrogeno non ci sono restrizioni.

Esistono diverse tipologie di inverter ibridi per impianti fotovoltaici ad isola. Vediamone alcuni:

INVERTER IBRIDI TUTTI IN UNO

Sono inverter a onda pura completi di Inverter, regolatore di carica (PVM o MPPT), il caricabatteria di rete, e la funzione UPS.

Con questo Inverter è possibile su un’unica macchina collegare i pannelli fotovoltaici, le batterie, il carico, e la rete elettrica o l’UPS.

Esempio: L’inverter ibrido può  alimentare i carichi prelevando l’energia direttamente dall’impianto fotovoltaico e nel caso in cui l’energia elettrica proveniente dall’impianto fotovoltaico non è sufficiente, l’inverter la preleverà  dalle batterie, oppure commuterà sulla rete elettrica o a un generatore quando l’energia del fotovoltaico o quella proveniente delle batterie non sono in grado di alimentare il carico.

FUNZIONAMENTO OFF-GRID

In zone dove non è presente la rete elettrica nazionale, l’inverter ibrido è una delle soluzioni migliori quando si vuole costruire un impianto fotovoltaico a isola, tale apparato contiene al suo interno l’inverter e il regolatore di carica. In questa modalità è necessario il collegamento delle batterie all’inverter in modo da fornire l’energia quando non viene generata dal fotovoltaico.

INVERTER IBRIDO SENZA BATTERIE

La particolarità di questo inverter ibrido solare è di poter lavorare anche senza BATTERIA, ma è indispensabile che siano collegati all’inverter sia i pannelli solari fotovoltaici che la rete elettrica nazionale.

FUNZIONAMENTO COME BACK UP DELLA LINEA ELETTRICA

In caso in cui si voglia evitare un disservizio per una interruzione della linea elettrica si può programmare l’inverter come UPS. La commutazione dalla rete alle batterie è di qualche millisecondo evitando così lo spegnimento dei carichi.



 DIMENSIONAMENTO DEL NOSTRO PROGETTO CON L’INVERTER IBRIDO

Lo stesso progetto visto in precedenza sarà realizzato con un inverter ibrido. I valori saranno gli stessi:

CARATTERISTICHE ELETTRICHE DEL GENERATORE FV

Nel nostro esempio potrei installare i 6 pannelli fotovoltaici in serie.

 DIMENSIONAMENTO DELL’INVERTER IBRIDO

In linea generale la potenza nominale dell’inverter ibrido deve essere coerente con il numero dei pannelli e stringhe che si vogliono installare. Nel nostro caso abbiamo 6 pannelli da 230 Watt ognuno la potenza nominale dell’impianto fotovoltaico sarebbe 1380 Watt, per cui dovremmo scegliere un inverter che supporti una potenza nominale DC proveniente dal fotovoltaico di almeno 2000 Watt.

DATI TECNICI INVERTER IBRIDO

CRITERI GENERALI PER IL GIUSTO ACCOPPIAMENTO TRA I MODULI E L’INVERTER

  • La tensione massima (Vmp)dei moduli fotovoltaici, alla minima e massima temperatura, dovrebbe avvicinarsi il più possibile alla  tensione di lavoro in corrente continua (Vcc) dell’inverter, oppure all’intervallo di lavoro MPPT ideale per ottenere le migliori prestazioni: che nel nostro esempio è: 90 e 560 V;
  • La tensione a circuito aperto Voc dei moduli fotovoltaici alla minima temperatura non deve superare la  tensione massima in ingresso tollerata dall’inverter.
  • La corrente massima di ingresso (Isc) alla massima temperatura deve essere inferiore alla corrente massima dell’inverter;
  • La potenza del campo fotovoltaico deve essere inferiore alla potenza massima di ingresso all’inverter.

LIMITI DI TENSIONE, CORRENTE, E POTENZA

Ipotizzando che la temperatura minima e massima sia -10 e +70 e la temperatura di riferimento standard (STC) sia 25°C, possiamo calcolare la variazione di tensione di un modulo usando il seguente metodo:

(1) Tensione massima del modulo Vmp(T)= Vmp(SCT) + [KVmp * (T.min. – 25°C)]=30 + [-0,124 *(-10 – 25)]= 34,34 V

(2) Tensione minima del modulo Vmp(T)= Vmp(SCT) + [KVmp * (T.max. – 25°C)]= 30 + [-0,124* (70 – 25)]= 24,42 V

(3) Tensione massima del modulo Voc(T)= Voc(SCT) + [KVoc * (T.min. – 25°C)]= 36,5 +[-0,124*(-10-25)]= 40,84 V

(4) Corrente massima del modulo Isc(T)= Isc(SCT) + [KIsc * (T.max. – 25°C)]= 8,27 +[0,0033 *(70 -25)= 8,4 A

Per trasformare la Voc da (%/°C) in (V°/C) usare la formula:  V/°C= (%/°C) * (Voc/100)

Dove:

Kvoc: è il coefficiente di temperatura della tensione a circuito aperto (Voc), espresso in V/°C [Kvoc in V/°C=(%/°C)*(Voc/100)=-0,34*(36,5/100)=-0,124]; 25°C: è la temperatura standard di prova del produttore; T.min e T.max: sono le temperature minima e massima ambientali del luogo di installazione dell’impianto; Voc: è la Tensione circuito aperto (tensione massima di un dispositivo); KIsc: Coefficiente di temperatura della corrente di corto circuito (Isc) espresso in A/°C [KIsc in A/°C=  (%/°C) * (Isc/100)= 0,04*(8,27/100)= 0,0033]; Kvmp:  è il coefficiente di temperatura della tensione alla massima potenza (Vmp) in V/°C;.

Ora verifichiamo che ci sia il corretto accoppiamento:

  1. La massima tensione Vmp del generatore fotovoltaico alla minima temperatura (-10°C) deve essere minore della massima tensione MPPT dell’inverter: 34,34 * 6= 206 V ˂ 560 V
  2. La minima tensione Vmp del generatore fotovoltaico alla massima temperatura (70°C) deve essere maggiore della minima tensione MPPT dell’inverter: 24,42 *6=146 V ˃ 90 V
  3. La tensione a vuoto (Voc) del generatore fotovoltaico alla minima temperatura (-10°C) deve essere minore della tensione massima dell’inverter: 40,84 * 6=245,04 ˂ 600 V
  4. La potenza del campo fotovoltaico deve essere inferiore alla potenza massima di ingresso all’inverter: 1,380 ˂ 3 kW
  5. La corrente massima (Isc) delle stringhe non deve superare la massima corrente in ingresso all’inverter: 8,4  ˂ 18 A.

TUTTE LE CONDIZIONI SONO STATE RISPETTATE

ACCUMULO

 Per questo impianto useremo delle batterie al Litio e utilizziamo la formula seguente:

Dove: QB= capacità batteria in Ah; Et= consumo in Wh; Ng= numero dei giorni di utilizzo; Tensione fotovoltaico; 0,9= profondità di scarica.

Potenza accumulo= VFV * Ah= 24 * 223= 5,3 kWh

Userò una batteria al Litio da 5 kWh

Inverter ibrido con collegato il carico:

PROTEZIONI

(1) Un magnetotermico in corrente continua che serve per “sezionare” una parte dell’impianto elettrico che vogliamo isolare senza il rischio di una rimessa in tensione accidentale, e consentire la manutenzione senza rischi per l’installatore, sia come ulteriore protezione degli apparati da sovratensioni o corto circuiti da 13A in quanto la corrente massima proveniente dai moduli è di 8,15 A.

(2) Un magnetotermico in corrente continua tra Inverter e batteria, essendo la corrente massima di 15 A ne metteremo uno da 16 A.

(3)  Interruttore  magnetotermico consigliato 6A (Il massimo assorbimento degli apparati elettrici a 230 Volt nel nostro esempio è di circa 400Watt  (I=P/V=400/230=1,8A portato a 6A).

SEZIONE CAVI

La sezione dei cavi di stringa che collegano i pannelli all’inverter sono da 4  mm²; quelli che collegano l’inverter alla batteria è consigliato due cavi con una sezione di 16 mm²; per il collegamento dall’inverter al carico (utenza) utilizzeremo un cavo multipolare da 6 mm² .

PROTEZIONI DA SOVRATENSIONI

Per le sovratensioni indotte di origine atmosferica è il caso di valutare l’opportunità di dotare ciascuna stringa di dispositivi di protezione contro le sovratensioni.

Tali dispositivi chiamati SPD (Surge Protection Device) o anche scaricatori hanno il compito di scaricare a terra la sovratensione in modo che non danneggino le apparecchiature.

Come visto in precedenza per il calcolo si può utilizzare il seguente metodo:

Uc (SPD)= Voc STC (stringa)* K

Dove:

Voc STC (stringa)=Voc STC (modulo) * N

Uc (SPD): massima tensione continuativa degli SPD in CC;

Voc STC(modulo): tensione a circuito aperto del modulo FV;

Voc STC(stringa): tensione a circuito aperto della stringa;

K=1,20: coefficiente di compensazione della tensione;

N: numero dei moduli in serie in ciascuna stringa.

Nel nostro caso la tensione a circuito aperto (VOC) è di 40,84*6= 245 Volt che moltiplicato per K (1,20) risulta che la Uc(SPD) è uguale a: 294 Volt, e  installeremo un scaricatore per polo verso terra (+ e -) da 380 Volt.

L’impianto avrà tutti gli apparati messi a terra utilizzando un cavo FS17 1G 16 mm²



SCATOLA DI GIUNZIONE FOTOVOLTAICA

Un sistema più professionale per collegare i pannelli solari al regolatore di carica è la SCATOLA DI GIUNZIONE FOTOVOLTAICA.

Apparato che semplifica di molto il cablaggio di ingresso all’armadio e del regolatore di carica.

Inoltre contiene la protezione con un fusibile da 10 Ampere per ogni stringa, protezione da sovratensione, sovracorrente, diodi antiriflusso, protezioni  antiriflesso e antiriflusso, interruttori automatici di sicurezza, protezioni contro i fulmini/sovratensioni (1000 Volt), e messa a terra.

SCATOLA DI GIUNZIONE FOTOVOLTAICA SU AMAZON
